MEMBUAT HOTSPOT MIKROTIK LENGKAP DENGAN GAMBAR

MEMBUAT HOTSPOT MIKROTIK LENGKAP DENGAN GAMBAR ! Oke tidak usah basa basi lagi kita langsung masuk ke Persiapan sebelum Membuat Konfigurasi Jaringan Hotspot Di Mikrotik Dengan Winbox, alat-alat yang dibutuhkan adalah :

  • Modem (Yang di Lengkapi dengan Internet)
  • MikroTik RB / OS
  • Wireless Adapter / Access Point
  • 2 Kabel UTP
  • Software Winbox
Berikut ini adalah Topologi Jaringan untuk Membuat Konfigurasi Jaringan Hotspot Di MikroTik Dengan Winbox



1.      Buka Winbox dan mencari Mac Address untuk login


2.      Setelah memilih Mac Address , login menggunakan default yaitu , Login : Admin . Password : [Kosong]

3.      Kemudian berhasil login akan masuk di sini , dan dapat melihat Interfaces MikroTik tersebut di winbox.

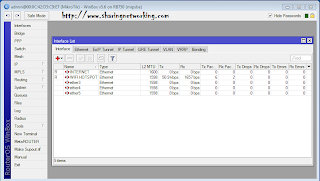

4.      Edit lah nama Interfaces Supaya mudah melakukan konfigurasi , ether1 : Internet , ether2 : Wifi Hotspot.



5.      Untuk menambahkan IP pada ether, IP -> Address -> [+]

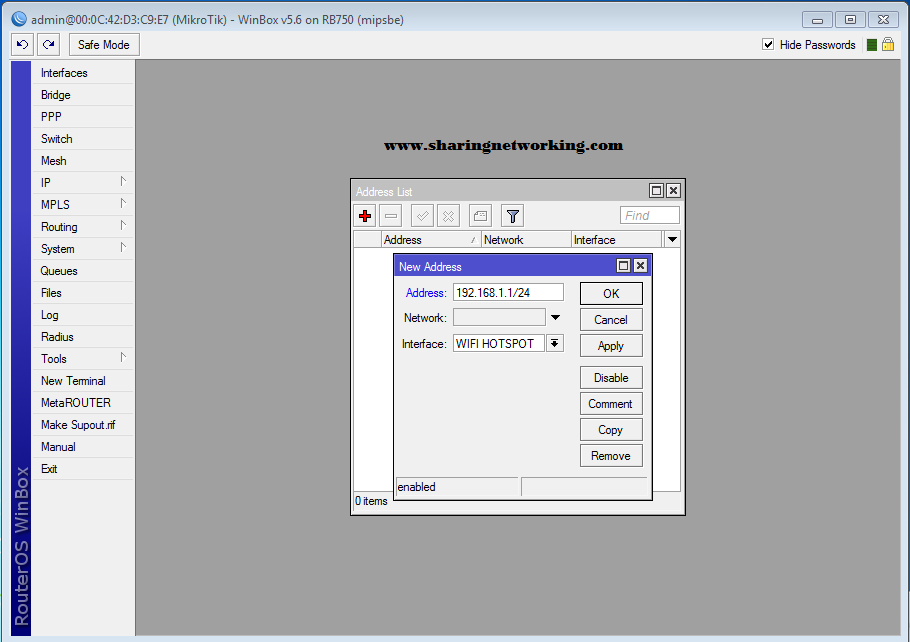

6.      Masukan IP Address untuk ether Wifi Hotspot 192.168.1.1/24, kemudian OK.


7.      Setelah memasukkan IP ether Wifi Hotspot , Sekarang penulis menggunakan DHCP Client untuk mendapatkan IP Internet
IP -> DHCP Client -> [+]


8.      Pilih lah Interfaces “INTERNET” dan klik OK.


9.      Melihat IP address yang telah di konfigurasi.
IP -> Address -> Akan muncul Address List.


10.  Selesai mengkonfigurasi IP setiap ether , sekarang penulis akan membuat Hotspot.
IP -> Hotspot -> Hotspot Setup


11.  Pilih HotSpot Interface WIFI HOTSPOT.


12.  Selanjutnya, Klik Next karena IP interface Wifi Hotspot sudah seperti yang telah di konfigurasi dan beri centang pada Masquerade Network.


13.  Setelah itu muncul konfigurasi Address Pool. Pada tahap ini penulis menentukan dari beberapa IP sampai beberapa IP yang akan digunakan pada Wifi Hotspot. Contoh : 192.168.1.100-192.168.1.200


14.  Selanjutnya konfigurasi SSL, karena penulis tidak menggunakan SSL, pada select Certificate, pilih saja none lalu klik next.


15.  Setelah itu konfigurasi IP SMTP Server. Jika pembaca memiki SMTP Server, masukkan saja IP SMTP server , karena penulis tidak punya langsung Next.


16.  Selanjutnya adalah konfigurasi DNS , Karena DNS sudah auto detect dari Interface Internet, maka tidak perlu di konfigurasi lagi. Langsung klik Next.


17.  Kemudian DNS Name di kosongkan saja dan klik Next.


18.  Sekarang tahap membuat user hotspot login nanti, penulis membuat user : admin dan password : kosong.


19.  Setup membuat hotspot selesai.


20.  Ini hasilnya membuat hotspot tadi.

21.  Sekarang pada Server Profiles untuk menambahkan DNS name untuk hotspot login dan melimit bandwidth user hotspot, seperti pada gambar.

22.  Selanjutnya penulis akan membuat user lebih banyak lagi,
Pilih Tab [Users] -> [+] -> Isikan Name ( Sebagai User ) Password ( Kode Pengaman ).


23.  Kemudian ini hasil penulis membuat user hotspot login sebanyak ini.

24.  Setelah itu lakukan percobaan pada client yang sudah terkoneksi Wireless / Access Point. Buka browser ketik www.detik.com , maka secara otomatis akan direct ke sbp-hotspot/login karena itu DNS Name yang telah di konfigurasi.


25.  Kemudian setelah memasukkan username dan password kemudian login berhasil akan muncul seperti gambar di bawah ini.


26.  Sekarang Internet sudah jalan.

Oke sedemikian tentang Tutorial Membuat Hotspot MikroTik Lengkap Dengan Gambar bersama www.sharingnetworking.com, bila teman" yang kurang di mengerti silakan komentar , dan saya akan berusaha untuk membantu teman" semampu saya :)
